No AutoCAD existem três tipos de coordenadas, as absolutas, as relativas retangulares e as relativas polares. Vamos aprender detalhadamente as coordenadas hoje.
Coordenadas Absolutas
São as coordenadas usadas de forma mais fácil, como seria? Você com o comando Line clica em um ponto qualquer que será o inicio da linha, indica a direção que irá criar a linha e indique a medida (tamanho) da linha.
Exemplo:
Criando uma linha de 40 cm positivamente no eixo X.
Clique em um ponto qualquer na tela, que será onde você irá criar a linha. Indique a direção que irá criar a linha, em seguida indique a medida da linha.
Após indicar a medida tecle ENTER.
Coordenada Relativa Retangular
Para quem lembra da matemática, da matemática em termos você só usará o Plano Cartesiano, para ter como base os eixos X e Y.
No caso agora, nós vamos aprender a jogar as coordenadas sem usar o mouse para indica-las.
Para criar uma linha ou retângulo usando coordenada retangular você precisa saber primeiramente o plano cartesiano, sabendo que na horizontal é o eixo X e na vertical é o eixo Y, isso é muito importante. Em seguida saber que no eixo X, o lado negativo da coordenada é o lado esquerdo, e o da direita o lado positivo. O mesmo para o eixo Y, que você também deve saber que para cima é positivo e para baixo é negativo, tudo de acordo com o plano cartesiano no exemplo acima.
Como devo usar a coordenada, em primeiro lugar deve-se saber que as coordenadas para incia-las você deve indicar para o AutoCAD que é coordenada usando o símbolo arroba (@) antes das coordenadas.
Formula:
@ X,Y
X = Eixo X
Y = Eixo Y
Exemplo:

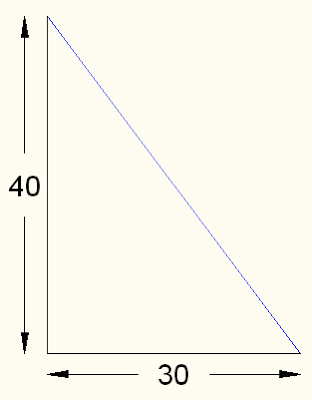

@ 30,-40 ------- 30 indicando positivamente no eixo X e -40 indicando negativamente no eixo Y.

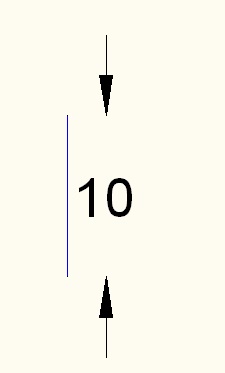

@ 0,10 ------- 0 indicando que no eixo X não haverá alterações, e 10 indicando positivamente no eixo Y.
Coordenada Relativa Polar
Essa coordenada trabalha com ângulos, criando linhas com medidas exatas em determinados ângulos.
Formula:
@ M<Â
M = Medida
 = Ângulo
Exemplo:
@ 30<45
